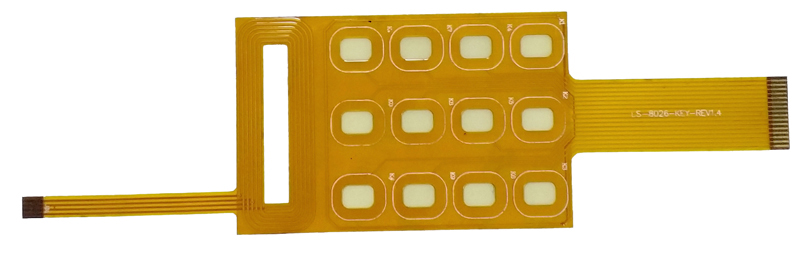

Placa de circuito flexível (FPC) para Vehicle Navigator (GPS)

Placa de circuito flexível (FPC) para Vehicle Navigator (GPS)

    Tipo de pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Terms of Trade: FOB,CFR,CIF,EXW,FCA,CPT,CIP
    Quantidade de pedido mínimo: 1 Piece/Pieces
    Pacote: Pacote de Vaccum
    produtividade: 10000
    marca: JHY PCB
    transporte: Ocean,Air
    Lugar de origem: China
    Certificados : ISO9001

Descrição do produto

Placa de circuito flexível (FPC) para navegador de veículo (GPS), PCBs para automóveis

FPC (Placa de circuito flexível) fornece energia em eletrônicos automotivos


O FPC é um tipo de placa de circuito com gráficos feitos de materiais flexíveis. Devido ao seu tamanho pequeno, resistência leve e à flexão, as placas flexíveis estão se tornando cada vez mais populares na eletrônica automotiva. Além disso, o FPC tem sido amplamente utilizado em dispositivos corporais de baixo nível, como luzes LED, caixas de velocidades, sensores, BMS, telas de bordo, sistemas de informações de entretenimento, etc.

Car Navigator (GPS) PCB

FPC for Vehicle Navigator

Cenário de aplicação de PCB flexível para automóvel: controlador de ECU para automóvel, controlador de motor de automóvel, controlador de potência de automóvel, adaptador de energia de automóvel, painel de instrumentos de automóvel, sensor de automóvel, tacógrafo, navegação por veículo, lâmpada de automóvel, coletor de sinal de automóvel etc.

No futuro, a demanda emergente, como a eletrônica automotiva, se tornará o principal momento de crescimento do FPC, e o crescente poder das placas de circuito flexível mudará gradualmente para a demanda emergente, como a eletrônica automotiva.

Sob o forte apoio da política nacional, os novos veículos de energia estão experimentando um crescimento explosivo. Segundo os dados, as vendas de veículos novos de energia na China são de 38,5 milhões, um aumento de 4,3 vezes em relação ao mesmo período do ano passado. O rápido crescimento de novos veículos de energia deve impulsionar o crescimento da demanda eletrônica no módulo de bateria, unidade de potência, pilha de carga e outros campos.

O vigoroso desenvolvimento de novos veículos de energia também injetou nova vitalidade no mercado de eletrônicos automotivos. Prevê-se que o valor de saída do CPF no campo da eletrônica automotiva atinja US $ 872 milhões até 2022.

Vehicle Navigator (GPS) Flexible Circuit Board
Jinghongyi PCB é um protótipo profissional de PCB e empresa de produção e fabricação de pequenos e médios lotes de PCB.

O navegador GPS para automóvel fabricado pela Jinghongyi PCB é o produto mais quente na indústria eletrônica nos últimos anos.

Viver nesta era da Internet é bom. Mesmo se você for a um lugar estranho, desde que seu carro ou telefone celular tenha a função de navegação, todos os problemas poderão ser resolvidos.

Como outras placas PCB, as placas de circuito de navegação GPS são fabricadas desde o protótipo até a produção em lote. Aqui estão os parâmetros detalhados de uma placa de circuito de navegação GPS que criamos.

Folha: FR-4 multicamada
Espessura da placa: 1.2mm
Força de descamação: 1.5v / mm
Resistência de isolamento> 1014_ (normal)
Diferença de posição dos poros: + 0,1 mm
Diâmetro mínimo da almofada: 0.8mm
Abertura mínima: 4mil
Espaçamento mínimo entre linhas de largura de linha: 0,3 mm * 0,5 mm
Tamanho da especificação: 49,42 mm * 32,2 mm
Processamento: resina.


Todas as empresas estão atribuindo importância à tecnologia e qualidade. Para Jinghongyi PCB, qualidade e tecnologia não são o "objeto" a ser promovido. É a personificação da "visão de valor futuro" do próprio PC Jinghongyi.


Todas as empresas estão atribuindo importância à tecnologia e qualidade. Para Jinghongyi PCB, qualidade e tecnologia não são o "objeto" a ser promovido. É a personificação da "visão de valor futuro" do próprio PC Jinghongyi.


A produção FPC de Jinghongyi PCB, com qualidade do produto, promete aos clientes.

A qualidade da tecnologia Jinghongyi PCB foi reconhecida não apenas no mercado doméstico, mas também no mercado global. A tecnologia Jinghongyi PCB está se tornando o líder da indústria de FPCB. No futuro, a Jinghongyi PCB se tornará uma empresa global que desempenha um papel de liderança no mercado da indústria de FPCB com base em excelentes recursos humanos, instalações de produção de alto nível e competitividade de qualidade.

PCB flexível de lado único

O Single Side FPC é a forma mais básica de PCB flexível, que forma um tipo de circuito em filme de substrato de um lado com folha de cobre condutora ou alumínio. Geralmente usado como capaz de conectar dispositivos e dispositivos e o SubBoard para conectar com a placa principal.

PWB flexível do lado dobro

A folha de cobre é usada nos dois lados do filme base e os orifícios de passagem são usados ​​para formar a placa de circuito flexível FPC de dupla face mais comum.

PCB flexível de várias camadas

O FPC multicamada refere-se a produtos FPC com mais de três camadas de placas de circuito flexíveis. Com a tendência de alta função e alta densidade de tecnologia eletrônica, os Padrões Finos e o Laser Via Hole estão se tornando menores e mais leves. O nível de aplicação da placa principal e da tela de toque para produtos móveis em geral melhorou gradualmente.

RFPCB PCB rígido-Flex

O PCB rígido-Flex é o PCB que oferece as vantagens do PCB rígido e do PCB flexível. A fim realizar a conexão do conector entre placas, é PCB integrado. Atualmente, ele é geralmente usado no módulo Câmera e também no MainBoard integrado. O processo via laser de furo é amplamente utilizado.



Vantagens da placa de circuito flexível


Placas de circuito impresso flexíveis são circuitos impressos feitos de substratos isolantes flexíveis, que têm muitas vantagens que as placas de circuito impresso rígidas não possuem.

1. Flexão livre, enrolamento e dobragem, arranjo arbitrário de acordo com os requisitos de layout do espaço e movimento e expansão arbitrários no espaço tridimensional, de modo a alcançar a integração da montagem do componente e da conexão do fio;

2. O volume e o peso dos produtos eletrônicos podem ser bastante reduzidos usando o FPC, adequado para o desenvolvimento de produtos eletrônicos na direção de alta densidade, miniaturização e alta confiabilidade. Portanto, o FPC tem sido amplamente utilizado nas indústrias aeroespacial, militar, de comunicações móveis, laptops, periféricos de computadores, PDA, câmeras digitais e outros campos ou produtos.

3. O FPC também tem as vantagens de boa dissipação de calor e soldabilidade, fácil montagem e baixo custo abrangente. O design da combinação macio-duro também compensa a pequena deficiência de substratos flexíveis na capacidade de suporte de componentes até um certo ponto.


Principais matérias-primas da FPC


Suas principais matérias-primas estão corretas: 1, material base, 2, filme de cobertura, 3, reforço, 4, outros materiais auxiliares.

1. Substrato

1.1 Substrato de borracha

Existem três partes principais do material base adesivo: folha de cobre, cola e PI. Existem dois tipos de material de base de um lado e material de base de dois lados. Somente um lado da folha de cobre é um material de base de um lado e dois lados da folha de cobre são um material de base de dois lados.

1.2 Substrato sem borracha

O material base sem cola é o material base sem a camada de cola. Comparado com o material base de cola comum, ele possui menos camada de cola intermediária, apenas folha de cobre e PI. Possui uma estabilidade dimensional mais fina e melhor, maior resistência ao calor, maior resistência à flexão, melhor resistência química e outras vantagens do que o material base de cola. Agora tem sido amplamente utilizado.

Folha de cobre: ​​Atualmente, a espessura da folha de cobre comum tem as seguintes especificações: 1OZ, 1 / 2OZ, 1 / 3OZ. Agora, a folha de cobre mais fina com 1 / 4OZ de espessura é introduzida. Atualmente, porém, esse tipo de material tem sido usado em nosso país e está sendo usado na linha ultrafina (a largura e o espaçamento das linhas estão abaixo de 0,05MM). Com os crescentes requisitos dos clientes, esse tipo de material será amplamente utilizado no futuro.

2. Filme de cobertura

Existem três partes principais: liberar papel, cola e PI, que são apenas cola e PI no produto final. O papel de liberação será arrancado no processo de produção e não será mais usado (existe corpo estranho em sua cola protetora).

3, reforçar

Para o uso específico de materiais FPC, use em uma parte específica do produto para aumentar a resistência do suporte, compensar as características mais "suaves" do FPC.

Atualmente, existem vários tipos de materiais de reforço comumente usados, como a seguir:

1) reforço FR4: Os principais componentes são tecidos de fibra de vidro e resina epóxi, que são os mesmos que o FR4 usado no PCB.

2) Reforço da chapa de aço: Composição do aço, com forte dureza e resistência ao suporte;

3) Reforço PI: O mesmo que o filme de cobertura, existem três partes de PI e papel colado, mas a camada PI é mais espessa, que pode ser produzida proporcionalmente de 2MIL a 9MIL.

4. Outros materiais auxiliares

1) Cola pura: Este filme adesivo é um tipo de filme adesivo de acrilato curável pelo calor, que consiste em papel protetor / filme de liberação e uma camada de cola. É usado principalmente para placas de laminação, placas de colagem soft-hard e placas de reforço de chapa de aço FR-4 / aço.

2) Película de proteção eletromagnética: cole na superfície da placa para proteger.

3) Folha de cobre puro: apenas folha de cobre, usada principalmente para a produção de placas ocas.

Existem seis tipos de CPF:


A. Placa de circuito flexível de um lado: apenas um lado tem um circuito.

B. PCB flexível de dupla face: Existem circuitos em ambos os lados.

C. Placa PCB flexível oca: também conhecida como placa de janela.

D. Placa PCB flexível em camadas: circuitos de dois lados (separados).

E. Placa PCB flexível multicamada: duas ou mais camadas.

F. PCB rígido-flexível: Produtos que combinam PCB flexível com PCB rígido.


Atualmente, somos o principal fornecedor de placas de circuito flexíveis para equipamentos inteligentes. Além disso, também produzimos placas de circuito flexíveis para estações base 5G, PCB de alta frequência , PCB de alta velocidade , PCB de radiofrequência , PCBs de alta precisão e serviços de montagem de placas de circuitos flexíveis.



Capacidade flexível de fabricação de PCB

Saiba mais sobre a JHY PCB, explorando a capacidade de fabricação da Flexible PCB abaixo. Podemos fazer mais do que você pode imaginar.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB
